Máy Kiểm Tra Độ Đảo Hướng Tâm Bánh Răng

Thông Tin Về Máy Kiểm Tra Độ Đảo Hướng Tâm Bánh Răng

Máy kiểm tra độ đảo hướng tâm bánh răng được sử dụng để kiểm tra độ đảo hướng tâm hoặc độ đảo mặt đầu của răng ngoài hình trụ và hình nón, bánh răng và bánh vít với độ chính xác cấp 6 trở xuống.

Độ đảo hướng tâm của vành bánh răng là △ Fr. Đầu dò nằm trong răng rãnh hoặc trên bánh răng trong phạm vi quay đầu tiên của bánh răng và tiếp xúc hai mặt với điểm giữa chiều cao răng, và lượng thay đổi nhiều nhất của đầu dò so với trục bánh răng. Vì lý do này, độ đảo hướng tâm của vành bánh răng được đo bằng phép đo hình thanh răng. Trên đây là sơ đồ nguyên lý của máy kiểm tra. Trong quá trình kiểm tra, cố định bánh răng cần kiểm tra trên trục giữa hai phần côn của máy kiểm tra và lần lượt lắp đầu đo cho răng thanh răng ban đầu vào răng của bánh răng. Giá trị độ đảo của đầu đo so với trục quay của bánh răng sẽ được chỉ ra.

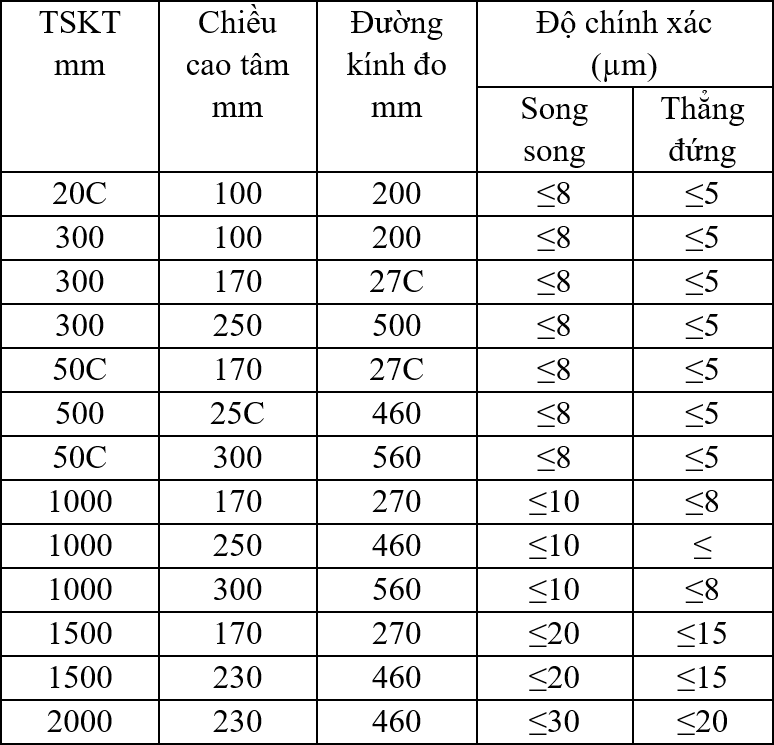

Thông số kỹ thuật
