Ê tô dùng cho máy Công nghiệp

Ê tô phay với bàn máy rãnh T và phôi là thiết bị không thể thiếu trong gia công phay chính xác – chuỗi quá trình liên kết giữa các thiết bị trong máy phay như bầu kẹp với dao phay, vít rút với bầu kẹp và trục chính. Ê tô máy CNC là thiết bị gá kẹp quan trọng trong quá trình gia công cơ khí, đặc biệt đối với máy phay CNC và trung tâm gia công. Tùy theo yêu cầu về lực kẹp, kích thước phôi và tần suất sản xuất, doanh nghiệp có thể lựa chọn ê tô cường lực, ê tô thủy lực, ê tô máy phay CNC hoặc ê tô cường lực thủy lực.

(Cập nhật 2026)

Cách thức hoạt động của Ê tô

Cách thức phổ biến nhất của việc kẹp phôi trên máy phay là sử dụng ê tô. Ê tô rất đơn giản để hoạt động và có thể được điều chỉnh dễ dàng với kích thước của phôi (Tùy thuộc vào độ mở của ê tô so với phôi). Ngoài ê tô ra thì đối với phôi kích thước không quá lớn, các kĩ sư cơ khí thường sử dụng bộ gá kẹp 52 chi tiết dụng cụ này cũng kẹp thủ công khá chắc chắn nhưng về hiệu quả cũng như độ chính xác thì không thể bằng với ê tô được. Ê tô được sinh ra để giữ phôi. Đây là biện pháp sử dụng kẹp phôi nhanh và tiết kiệm nhất, đem lại hiệu quả cao.



Các ê tô phẳng được bắt chặt vào bàn máy rãnh T bằng những con bu lông, ốc tráng oxit sắt của bộ gá kẹp 52 chi tiết. Sau đó, ta điều chỉnh thẳng với bàn được cũng cấp vởi hai rãnh vuông góc với nhau ở mặt dưới của ê tô. Những khe này được trang bị bởi các khóa có thể tháo rời để chỉnh thẳng ê tô với bàn.

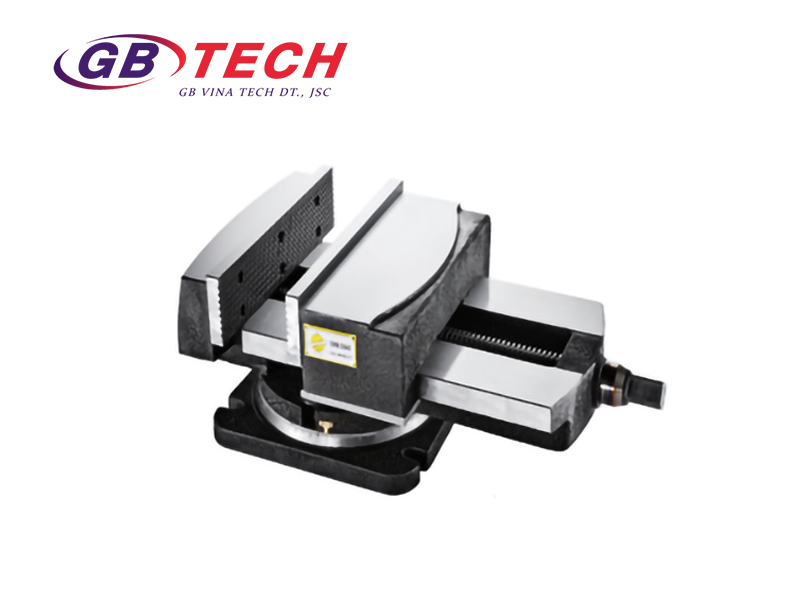

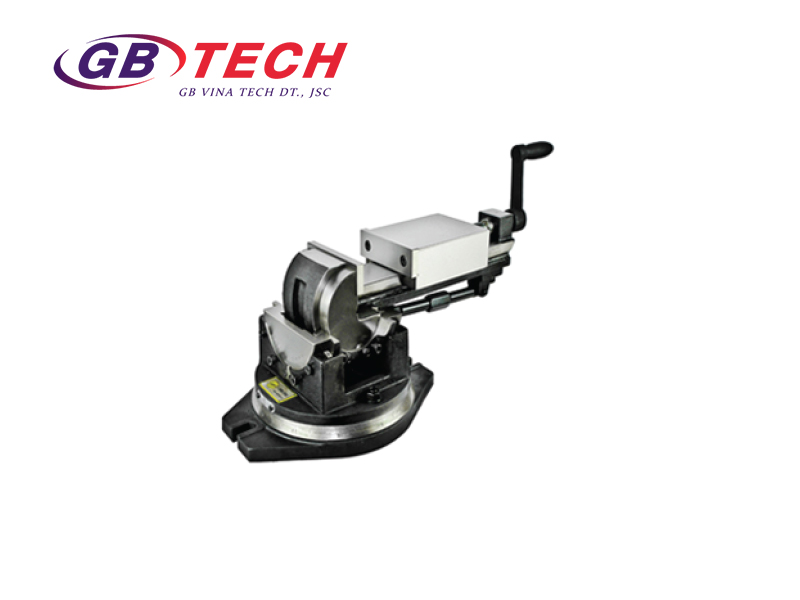

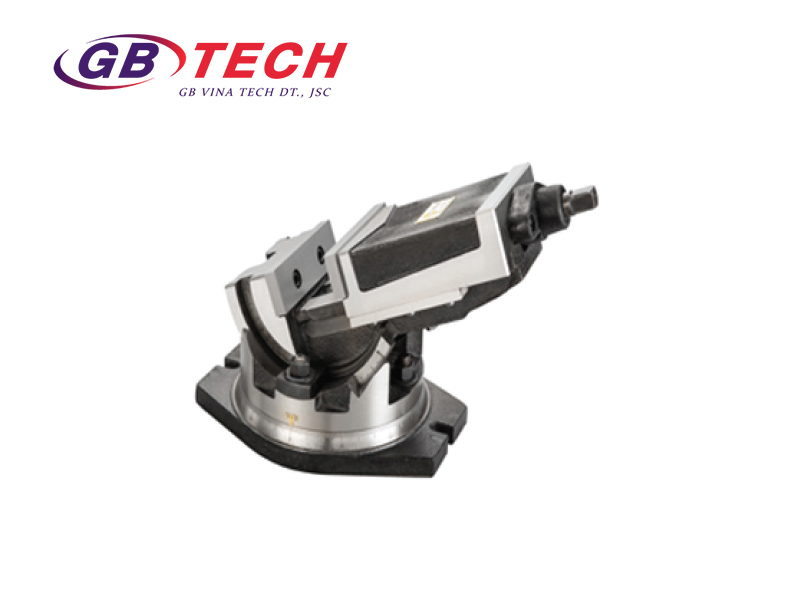

Các khóa chữ T này nằm bên trong khe chữ T, theo phương dọc hoặc theo phương ngang. Một thiết bị ê tô phẳng có thể chuyển đổi được sang thành một ê tô xoay (hình 1) bằng cách lắp thêm cho thiết bị một đế xoay có chia độ. Để có thể xoay  360°, cần cho phép phần có gá kẹp phôi ở trên được xoay bất kì góc độ nào đối với mặt phẳng ngang. Khi bệ xoay chia độ được thêm vào ê tô phẳng, tính linh hoạt tăng lên rõ rệt, và bệ xoay được ghép cho cả ê tô thủy lực và ê tô máy phay.

Phân loại Ê tô

Ê tô cũng được phân chia thành hai loại ê tô thủy lực và ê tô cơ khí, một loại là siết kẹp phôi thủ công bằng tay quay dùng cho máy phay gia công vạn năng – máy phay dạng cơ; với ê tô thủy lực có tay quay và các chức năng bộ phân như ê tô máy phay nhưng nó được tích hợp thêm bộ phận thủy lực bên trong để thực thi nhiệm vụ chính là kẹp chắc phôi, dùng cho máy phay CNC và cả cơ vạn năng đều được. Ê tô thủy lực hay cơ thì cùng chung nhiệm vụ làm nền tảng vững chắc bên dưới để cho bên trên là bầu kẹp dao phay, các loại dụng cụ cắt gọt hoàn thành tốt nhiệm vụ của mình.

Ê tô dùng cho máy công nghiệp (hay còn gọi là Mâm cặp, mâm cặp ê tô, vise, kẹp chi tiết) có rất nhiều loại, được thiết kế để đáp ứng các yêu cầu gia công khác nhau. Dưới đây là một số loại phổ biến:

Ê tô cơ khí (Mechanical Vise): Đây là loại phổ biến nhất, dùng lực siết bằng tay thông qua tay quay. Phù hợp cho các công việc gia công cơ bản như khoan, phay, và mài.

Ê tô thủy lực (Hydraulic Vise): Sử dụng áp suất dầu thủy lực để tạo lực kẹp lớn, ổn định và chính xác. Thích hợp cho các công việc cần lực kẹp cao và gia công chi tiết nặng.

Ê tô khí nén (Pneumatic Vise): Sử dụng khí nén để kẹp và nhả chi tiết nhanh chóng. Rất lý tưởng cho các dây chuyền sản xuất tự động, nơi cần tốc độ cao và thao tác lặp lại.

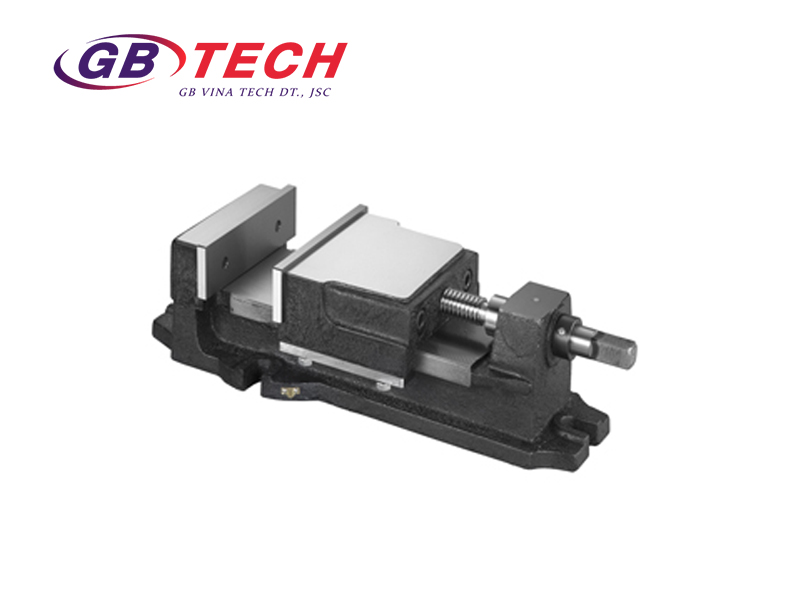

Ê tô máy phay (Milling Machine Vise): Được thiết kế đặc biệt để sử dụng trên máy phay, có độ chính xác cao và khả năng giữ chi tiết vững chắc khi chịu lực cắt lớn.

Ê tô 5 trục (5-Axis Vise): Dành cho các máy CNC 5 trục, loại ê tô này có thiết kế đặc biệt cho phép gia công chi tiết ở nhiều góc độ khác nhau mà không cần thay đổi vị trí kẹp.



2. Các loại ê tô CNC phổ biến tại GBTECH

GBTECH cung cấp đa dạng các dòng ê tô phục vụ gia công cơ khí công nghiệp. Mỗi loại có đặc điểm và phạm vi sử dụng riêng.



2.1. Ê tô cường lực

Ê tô cường lực được thiết kế để đáp ứng nhu cầu kẹp phôi với lực lớn trong quá trình gia công. Thân ê tô thường có kết cấu chắc chắn, phù hợp với các công việc yêu cầu độ ổn định cao.

Dòng ê tô này phù hợp với:

• Máy phay CNC.
• Trung tâm gia công.
• Xưởng gia công cơ khí chính xác.
• Gia công các chi tiết kim loại có kích thước và trọng lượng lớn.
• Công việc cần lực kẹp cao và độ cứng vững tốt.

Khi lựa chọn ê tô cường lực, người dùng cần chú ý đến chiều rộng má kẹp, độ mở, chiều cao ê tô và khả năng gá lắp trên bàn máy.

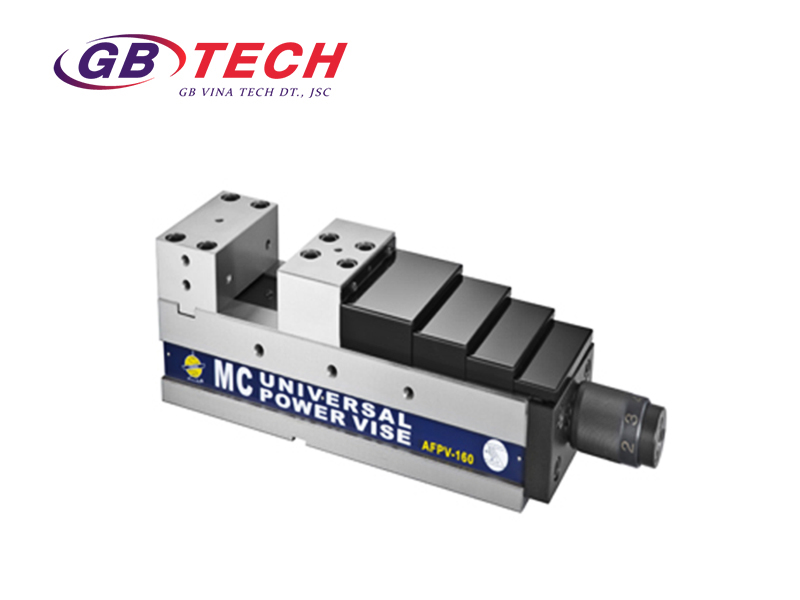

2.2. Ê tô thủy lực

Ê tô thủy lực sử dụng cơ cấu thủy lực để tạo lực kẹp, giúp quá trình gá phôi nhanh và ổn định hơn.

Đây là lựa chọn phù hợp cho các dây chuyền sản xuất cần gia công nhiều chi tiết liên tục. So với việc thao tác hoàn toàn bằng tay, cơ cấu thủy lực có thể hỗ trợ giảm thời gian gá kẹp và duy trì lực kẹp ổn định trong quá trình làm việc.

Ê tô thủy lực thường được quan tâm trong các ứng dụng:

• Sản xuất hàng loạt.
• Gia công CNC công nghiệp.
• Gia công chi tiết có yêu cầu lực kẹp cao.
• Dây chuyền cần tối ưu thời gian gá đặt.
• Các trung tâm gia công cần độ ổn định cao.



2.3. Ê tô máy phay CNC

Ê tô máy phay CNC là dòng ê tô chuyên dụng cho việc gá phôi trên máy phay CNC. Đây là một trong những lựa chọn phổ biến tại các xưởng gia công cơ khí.

Ê tô máy phay CNC cần đảm bảo phôi được giữ ổn định trong suốt chu trình gia công. Khi chọn sản phẩm, doanh nghiệp nên căn cứ vào kích thước bàn máy, khoảng cách lỗ gá, kích thước phôi và yêu cầu gia công thực tế.

GBTECH cung cấp các dòng ê tô phù hợp cho nhiều nhu cầu gá kẹp khác nhau, giúp khách hàng lựa chọn sản phẩm theo từng loại máy và ứng dụng.



2.4. Ê tô kẹp phôi

Ê tô kẹp phôi có nhiệm vụ giữ phôi cố định trước và trong quá trình gia công. Tùy theo thiết kế, ê tô có thể đáp ứng nhiều hình dạng và kích thước phôi khác nhau.

Một hệ thống gá kẹp phù hợp sẽ giúp giảm tình trạng phôi bị xê dịch, đồng thời hỗ trợ người vận hành thiết lập vị trí gia công thuận tiện hơn.





2.5. Ê tô cường lực thủy lực

Ê tô cường lực thủy lực là lựa chọn dành cho các ứng dụng cần kết hợp lực kẹp cao với khả năng thao tác thuận tiện.

Dòng sản phẩm này phù hợp với môi trường sản xuất công nghiệp, đặc biệt khi doanh nghiệp cần gia công liên tục và yêu cầu hệ thống gá kẹp có độ ổn định cao.

Tùy từng model, ê tô có thể có các thông số khác nhau về lực kẹp, kích thước má kẹp, độ mở và phương thức gá đặt. Do đó, khách hàng nên cung cấp thông tin máy và phôi để được tư vấn chính xác.

---

3. Vai trò của ê tô trong gia công CNC

Trong quá trình phay CNC, lực cắt có thể tác động liên tục lên phôi. Nếu phôi không được cố định chắc chắn, có thể xảy ra hiện tượng rung, dịch chuyển hoặc sai lệch vị trí.

Sử dụng ê tô CNC phù hợp mang lại một số lợi ích:

Cố định phôi: Ê tô tạo lực kẹp giúp giữ phôi tại vị trí đã thiết lập.

Hỗ trợ độ chính xác: Khi phôi được gá ổn định, quá trình gia công có điều kiện hoạt động ổn định hơn.

Giảm rung: Kết cấu ê tô cứng vững giúp hạn chế chuyển động không mong muốn của phôi.

Tăng hiệu quả sản xuất: Các loại ê tô chuyên dụng giúp rút ngắn thời gian gá đặt và thay phôi trong nhiều ứng dụng.

Hỗ trợ gia công hàng loạt: Ê tô phù hợp giúp quá trình gá kẹp được thực hiện nhất quán giữa các chu kỳ gia công.



4. Tiêu chí lựa chọn ê tô máy CNC công nghiệp

Để lựa chọn đúng ê tô máy CNC, doanh nghiệp không nên chỉ dựa vào kích thước bên ngoài mà cần xem xét nhiều thông số.

Kích thước má kẹp

Chiều rộng má kẹp cần phù hợp với kích thước phôi và không gian làm việc của máy. Ê tô quá nhỏ có thể không đáp ứng được phôi lớn, trong khi ê tô quá lớn có thể chiếm nhiều không gian trên bàn máy.

Độ mở ê tô

Độ mở quyết định kích thước phôi tối đa mà ê tô có thể kẹp. Doanh nghiệp nên xác định trước phạm vi kích thước phôi thường xuyên gia công.

Lực kẹp

Đối với gia công nặng, lực kẹp là yếu tố quan trọng. Các dòng ê tô cường lực hoặc ê tô thủy lực có thể phù hợp hơn với những ứng dụng cần lực kẹp cao.

Độ cứng vững

Ê tô cần có kết cấu đủ chắc chắn để hạn chế biến dạng trong quá trình gia công. Đặc biệt với các công việc phay thô hoặc gia công vật liệu cứng, độ cứng vững của hệ thống gá kẹp rất quan trọng.

Khả năng gá trên bàn máy

Trước khi mua ê tô, cần kiểm tra kích thước bàn máy, vị trí rãnh T, lỗ gá và phương thức cố định. Việc này giúp tránh trường hợp sản phẩm không tương thích với máy CNC.



5. Ê tô CNC phù hợp với những ngành nào?

Ê tô GBTECH có thể được sử dụng trong nhiều lĩnh vực gia công và sản xuất cơ khí như:

• Gia công cơ khí chính xác.
• Gia công khuôn mẫu.
• Sản xuất linh kiện máy móc.
• Gia công phụ tùng.
• Gia công chi tiết kim loại.
• Sản xuất công nghiệp.
• Xưởng phay CNC.
• Trung tâm gia công CNC.
• Các dây chuyền sản xuất cơ khí.

Đối với doanh nghiệp tại Hà Nội và các khu vực lân cận, việc lựa chọn thiết bị gá kẹp phù hợp giúp quá trình vận hành máy thuận tiện và đáp ứng tốt hơn yêu cầu sản xuất.



6. Hướng dẫn sử dụng ê tô máy CNC hiệu quả

Để đảm bảo ê tô hoạt động ổn định, người sử dụng nên kiểm tra và thực hiện đúng quy trình gá kẹp.

Bước 1: Làm sạch bề mặt

Loại bỏ phoi, bụi kim loại và dầu bẩn trên bàn máy, đáy ê tô và bề mặt tiếp xúc.

Bước 2: Đặt ê tô đúng vị trí

Định vị ê tô theo hệ thống gá của máy, đảm bảo ê tô nằm chắc chắn trên bàn máy.

Bước 3: Kiểm tra phôi

Bề mặt tiếp xúc của phôi cần tương đối sạch và phù hợp với phương án gá.

Bước 4: Kẹp phôi

Đưa phôi vào vị trí và sử dụng cơ cấu kẹp của ê tô để cố định. Không nên kẹp quá mức cần thiết nếu có nguy cơ làm biến dạng phôi.

Bước 5: Kiểm tra trước khi gia công

Kiểm tra độ chắc chắn của ê tô và phôi, đồng thời đảm bảo dao cụ và chương trình CNC có đủ khoảng không gian làm việc.



7. Vì sao nên chọn ê tô GBTECH?

GBTECH hướng đến việc cung cấp các sản phẩm, dụng cụ và phụ kiện phục vụ ngành cơ khí CNC. Với nhu cầu sử dụng khác nhau, khách hàng có thể trao đổi thông tin về máy, kích thước phôi và yêu cầu gia công để được tư vấn dòng ê tô phù hợp.

Một số lợi thế khi lựa chọn ê tô GBTECH:

• Đa dạng dòng sản phẩm.
• Có ê tô máy phay CNC và ê tô công nghiệp.
• Có các dòng ê tô cường lực.
• Có ê tô thủy lực và ê tô cường lực thủy lực.
• Tư vấn sản phẩm theo nhu cầu thực tế.
• Phù hợp cho xưởng cơ khí và doanh nghiệp sản xuất.
• Hỗ trợ khách hàng trên toàn quốc.

GBTECH cũng cung cấp nhiều sản phẩm và dụng cụ khác dành cho ngành CNC, giúp doanh nghiệp thuận tiện hơn khi tìm kiếm giải pháp cho máy móc và xưởng gia công.



8. Mua ê tô máy CNC công nghiệp tại Hà Nội ở đâu?

Nếu doanh nghiệp đang tìm kiếm ê tô máy CNC công nghiệp tại Hà Nội, việc lựa chọn nhà cung cấp có khả năng tư vấn đúng sản phẩm là yếu tố cần quan tâm.

Trước khi đặt hàng, khách hàng nên cung cấp các thông tin như:

• Model máy CNC.
• Kích thước bàn máy.
• Kích thước phôi thường gia công.
• Khối lượng phôi.
• Lực kẹp mong muốn.
• Số lượng ê tô cần sử dụng.
• Nhu cầu gia công đơn chiếc hay hàng loạt.

Dựa trên những thông tin này, GBTECH có thể hỗ trợ khách hàng xác định dòng ê tô máy CNC, ê tô máy phay, ê tô cường lực hoặc ê tô thủy lực phù hợp hơn với nhu cầu thực tế.



9. GBTECH – Đơn vị cung cấp ê tô CNC và dụng cụ cơ khí

Với nhu cầu ngày càng cao về thiết bị phục vụ gia công CNC, việc lựa chọn đúng dụng cụ gá kẹp có ý nghĩa quan trọng đối với hiệu quả vận hành máy.

Ê tô GBTECH hướng đến các ứng dụng từ xưởng cơ khí đến sản xuất công nghiệp, với nhiều lựa chọn như ê tô máy phay CNC, ê tô cường lực, ê tô thủy lực, ê tô kẹp phôi và ê tô cường lực thủy lực.

Nếu bạn đang cần tìm ê tô cho máy CNC công nghiệp Hà Nội, hãy liên hệ GBTECH để được tư vấn dựa trên thông số máy và nhu cầu sử dụng.





---
