Guide Bushing là gì? Và đâu là sự khác nhau của nó

Guide bushing máy tiện tự động chính là gá kẹp dẫn hướng hoặc có nhiều tên gọi khác nhau tùy vào địa phương, vùng miền sử dụng như giá đỡ dẫn hướng, bạc lót dẫn hướng hoặc chấu kẹp dẫn hướng

(cập nhật 2026)

Máy Tiện CNC – (CNC trong tiếng Anh viết tắt của Computerized Numerically Controlled), nói tóm tắt dễ hiểu là điều kiện bằng máy tính. Máy tiện CNC đã nhanh chóng thay đổi loại hình sản xuất công nghiệp từ khi được phát minh. Khả năng ưu việt của máy tiện CNC cho phép gia công được đa dạng sản phẩm , an toàn, không gây tiếng ồn lớn , năng suất cao và vận hành đơn giản hơn.



Kĩ thuật tự động của máy tiện CNC giảm thiểu đáng kể các lỗi kĩ thuật cho sản phẩm, và không thể phủ định rằng máy tiện CNC gần như giống như hệ thống robot công nghiệp hiện nay.



Và để sản xuất hàng loạt bằng phương pháp tiện, ngày nay máy tiện CNC còn phát triển thêm dòng máy tiện cấp phôi tự động Auto Lathe. Để vận hành bộ cấp phôi tự động cần phải có nhiều bộ phận, phụ kiện liên quan là Main Chuck, Guide Bush, Back Chuck, Bar Feeder …..



Trong lĩnh vực gia công cơ khí chính xác, đặc biệt là máy tiện CNC tự động và máy tiện Swiss Type, Guide Bushing là một bộ phận có vai trò quan trọng trong việc dẫn hướng và hỗ trợ phôi trong quá trình gia công.

Đối với những chi tiết có đường kính nhỏ, chiều dài lớn hoặc yêu cầu độ chính xác cao, phôi cần được giữ và dẫn hướng ổn định trong suốt quá trình cắt. Đây chính là nhiệm vụ quan trọng của Guide Bushing.

Vậy Guide Bushing là gì? Có những loại nào? Các loại Guide Bushing khác nhau như thế nào và nên lựa chọn loại nào? Hãy cùng tìm hiểu trong bài viết dưới đây.



Phụ kiện máy tiện CNC đa chức năng

Máy tiện CNC giúp cho việc sản xuất các bộ phận của kim khí trở nên dễ dàng và thuận tiện hơn bao giờ hết. Chính vì thế, các phụ kiện máy tiện CNC cũng đóng góp rất quan trọng trong các quá trình gia công hiện nay.

Phụ kiện máy tiện CNC có chức năng giúp cho việc hoạt động của máy tiện CNC vận hành đều, không xảy ra lỗi, không trục trặc. Giúp cho việc sản xuất thuận lợi và an toàn.



Phụ kiện máy tiện CNC đa chức năng và đa dạng về sản phẩm, chúng có nhiều loại khác nhau. Phụ kiện máy tiện dành cho máy tiện CNC 3 trục, dành cho máy tiện CNC 5 trục, phụ kiện máy tiện CNC kim loại, phụ kiện cho máy trục đứng, máy trục ngang, …



Phụ kiện máy tiện CNC 3 trục có chức năng làm cho năng suất trong quá trình sản xuất được tăng cao. Giúp cho người thợ không tốn quá nhiều công sức trong các phương pháp truyền thống. Giờ đây, phụ kiện tích hợp nhiều tính năng trong cùng một sản phẩm giúp cho việc sản xuất quá dễ dàng và tiết kiệm chi phí, thời gian tiến hành công việc.



Hiện nay trên thị trường Việt Nam, có nhiều đơn vị cung cấp phụ kiện máy tiện CNC, tuy nhiên cần làm rõ sản phẩm đảm bảo chính xác và bền lâu cho quá trình sử dụng. Hutscom Việt Nam chuyên sản xuất và cung cấp độc quyền các loại phụ kiện máy tiện CNC Auto Lathe chính hãng.

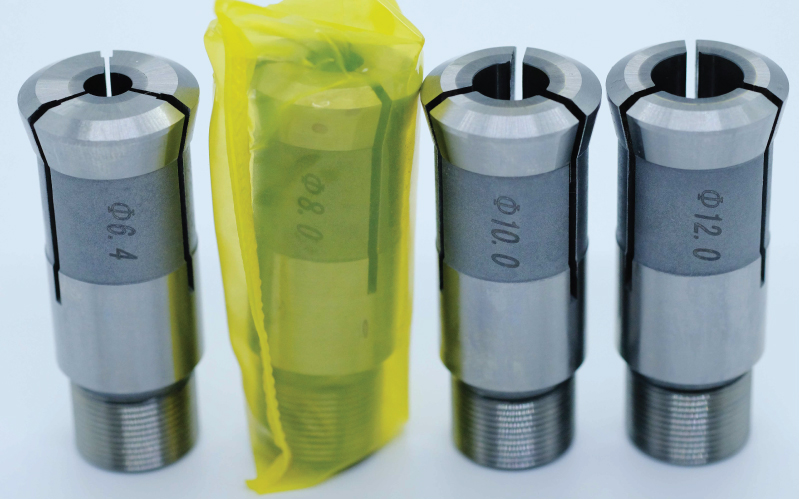

1. Guide Bushing là gì?

Guide bushing máy tiện tự động chính là gá kẹp dẫn hướng hoặc có nhiều tên gọi khác nhau tùy vào địa phương, vùng miền sử dụng như giá đỡ dẫn hướng, bạc lót dẫn hướng hoặc chấu kẹp dẫn hướng …

Phụ kiện máy tiện đa chức năng này có tác dụng vừa nâng đỡ và dẫn hướng cho phôi khi gia công, vì vậy để chi tiết đạt được độ chính xác cao sẽ phụ thuộc vào guide bushing rất nhiều.



Guide Bushing thường được gọi là ống dẫn hướng, bạc dẫn hướng hoặc bạc dẫn phôi.

Đây là bộ phận được sử dụng phổ biến trên máy tiện CNC kiểu Swiss để giữ và dẫn hướng thanh phôi khi phôi đi qua khu vực gia công.

Khác với máy tiện CNC thông thường, máy Swiss Type sử dụng cơ cấu dẫn hướng để hỗ trợ phôi rất gần vị trí dao cắt.

Điều này đặc biệt quan trọng khi gia công:

• Chi tiết có đường kính nhỏ.
• Chi tiết dài và mảnh.
• Linh kiện điện tử.
• Linh kiện y tế.
• Linh kiện ô tô.
• Chi tiết đồng hồ.
• Các chi tiết cơ khí chính xác.

Guide Bushing giúp giảm độ võng và rung của phôi, từ đó hỗ trợ duy trì độ ổn định trong quá trình gia công.



Những loại guide bushing – Gá kẹp dẫn hướng cơ bản:

Guide Bushing hiện nay được chia làm 2 loại chính là Rotary guide bush (guide bush động ) và Fixed guide bush ( Guide bush tĩnh )

• Guide bush động chính là guide bush có tác dụng kẹp phôi, dẫn hướng và xoay cùng với phôi.

• Guide bush tĩnh chính là guide bush có tác dụng kẹp phôi, dẫn hướng nhưng cố định, không xoay, chỉ có phôi xoay quanh guide bush tĩnh.



2. Nguyên lý hoạt động của Guide Bushing

Trong máy tiện Swiss Type, thanh phôi được đưa qua Guide Bushing trước khi đến khu vực cắt.

Guide Bushing giữ thanh phôi gần vị trí dụng cụ cắt. Khi máy thực hiện gia công, phôi được dẫn hướng và dịch chuyển theo trục thông qua cơ cấu cấp phôi.

Có thể hình dung đơn giản:

Thanh phôi → Guide Bushing → Dao cắt → Chi tiết gia công

Khoảng cách giữa Guide Bushing và vùng cắt thường được duy trì rất nhỏ nhằm hạn chế phần phôi bị tự do.

Nhờ đó, khi gia công chi tiết dài và nhỏ, hệ thống có thể giảm hiện tượng:

• Rung phôi.
• Võng phôi.
• Dao động.
• Sai lệch kích thước.
• Giảm độ chính xác bề mặt.

3. Vì sao Guide Bushing quan trọng trong máy Swiss Type?

Một trong những đặc điểm của gia công Swiss Type là đầu dao thực hiện cắt gần khu vực Guide Bushing, trong khi phôi có thể được dịch chuyển qua vùng dẫn hướng.

Điều này tạo ra lợi thế khi gia công các chi tiết dài và mảnh.

Ví dụ, nếu sử dụng thanh vật liệu có đường kính nhỏ nhưng chiều dài lớn, việc chỉ kẹp phôi tại một đầu có thể khiến phần phôi nhô ra dễ bị rung hoặc võng khi chịu lực cắt.

Guide Bushing hỗ trợ phôi ở gần vùng gia công, nhờ đó tăng độ cứng vững tương đối của hệ thống.

Đây là lý do Guide Bushing thường được xem là một trong những bộ phận quan trọng của máy tiện Swiss.

4. Các loại Guide Bushing phổ biến

Guide Bushing có thể được phân loại theo nhiều cách, trong đó phổ biến là phân loại theo cơ chế dẫn hướng và cách tiếp xúc với phôi.



4.1. Guide Bushing cố định – Fixed Guide Bushing

Fixed Guide Bushing là loại bạc dẫn hướng được lắp cố định tại vị trí dẫn phôi.

Thanh phôi đi qua lỗ dẫn hướng bên trong bạc. Kích thước lỗ cần được lựa chọn phù hợp với đường kính vật liệu.

Ưu điểm của loại này là kết cấu tương đối đơn giản và khả năng hỗ trợ phôi ổn định.

Fixed Guide Bushing thường phù hợp với những ứng dụng cần độ chính xác cao và điều kiện gia công ổn định.

Tuy nhiên, kích thước lỗ dẫn hướng cần được lựa chọn chính xác. Nếu khe hở giữa phôi và bạc quá lớn, khả năng dẫn hướng sẽ giảm.

5. Guide Bushing điều chỉnh – Adjustable Guide Bushing

Adjustable Guide Bushing cho phép điều chỉnh đường kính làm việc của vùng dẫn hướng để phù hợp với kích thước phôi.

So với loại cố định, loại điều chỉnh có thể linh hoạt hơn khi doanh nghiệp thường xuyên gia công các thanh vật liệu có đường kính khác nhau.

Một số ưu điểm:

• Có thể điều chỉnh khe hở.
• Linh hoạt với nhiều đường kính phôi.
• Giảm nhu cầu thay toàn bộ bạc trong một số ứng dụng.
• Phù hợp với sản xuất có nhiều loại chi tiết.

Tuy nhiên, việc điều chỉnh cần được thực hiện chính xác. Nếu khe hở quá lớn, phôi có thể không được hỗ trợ đủ. Nếu quá chặt, ma sát có thể tăng và ảnh hưởng đến quá trình cấp phôi.



6. Sự khác nhau giữa guide bush tĩnh và guide bush động:

Guide bush động	Guide bush tĩnh
– Guide bush xoay đồng bộ với phôi – Gia công với tốc độ cao – Độ chính xác khi gia công cao nhưng thấp hơn máy dùng guide bush tĩnh – Sản phẩm khi gia công dài là ưu điểm – Nguyên liệu phải được mài đạt độ dung sai H7 – Vì độ ma sát giữa guide bush động và phôi không lớn nên tăng độ bền chỉ cần chỉ sử dụng vật liệu phổ biến như thép/carbide	– Guide bush cố định, phôi quay quanh guide bush tĩnh – Gia công với tốc độ thấp – Độ chính xác khi gia công rất cao ( Khoảng cách giữa dao và guide bush theo hướng X không thay đổi ) – Vì guide bush cố định nên gây ra ma sát lớn giữa guide bush và phôi. Vì thế guide bush cần có độ bền cao về nhiệt và chống mài mòn

7. Guide Bushing dạng Oil / Lubricated và Dry Guide Bushing

Ngoài cách phân loại trên, Guide Bushing còn có thể được phân biệt theo phương thức làm việc và bôi trơn.

Guide Bushing có bôi trơn

Loại này sử dụng dầu hoặc hệ thống bôi trơn để giảm ma sát giữa phôi và bề mặt dẫn hướng.

Ưu điểm:

• Giảm ma sát.
• Hỗ trợ giảm nhiệt.
• Phù hợp với một số điều kiện gia công tốc độ cao.
• Hỗ trợ quá trình dẫn phôi ổn định.

Tuy nhiên, hệ thống cần được duy trì điều kiện bôi trơn phù hợp.

Dry Guide Bushing

Dry Guide Bushing được thiết kế để hoạt động mà không cần hệ thống dầu bôi trơn trực tiếp giữa phôi và bạc theo cách tương tự loại oil guide bushing.

Loại này có thể phù hợp với những ứng dụng cần hạn chế dầu hoặc có yêu cầu đặc biệt về môi trường gia công.

Việc lựa chọn Dry hay Oil Guide Bushing cần dựa trên thiết kế máy và khuyến nghị của nhà sản xuất.

8. Guide Bushing bằng vật liệu gì?

Vật liệu của Guide Bushing ảnh hưởng đến khả năng chịu mài mòn, ma sát và độ bền của bộ phận.

Một số loại vật liệu thường được sử dụng gồm:

• Carbide.
• Thép dụng cụ.
• Vật liệu có xử lý nhiệt.
• Vật liệu chống mài mòn chuyên dụng.

Carbide Guide Bushing

Carbide Guide Bushing có độ cứng và khả năng chống mài mòn cao, phù hợp với các ứng dụng yêu cầu độ ổn định lâu dài.

Tuy nhiên, carbide có tính giòn cao hơn thép nên thiết kế và lắp đặt cần phù hợp.

Steel Guide Bushing

Guide Bushing bằng thép có thể được xử lý nhiệt hoặc xử lý bề mặt để tăng khả năng chống mài mòn.

Ưu điểm là độ dai và khả năng chịu va đập có thể tốt hơn trong một số điều kiện.

9. Guide Bushing ảnh hưởng như thế nào đến độ chính xác gia công?

Độ chính xác của chi tiết trên máy Swiss không chỉ phụ thuộc vào máy CNC và dụng cụ cắt mà còn liên quan đến hệ thống dẫn hướng phôi.

Nếu Guide Bushing không phù hợp, có thể xuất hiện:

• Độ đảo phôi.
• Rung động.
• Kích thước không ổn định.
• Bề mặt gia công không đồng đều.
• Mòn bạc nhanh.
• Khó duy trì dung sai.

Đặc biệt, khe hở giữa phôi và Guide Bushing cần được kiểm soát phù hợp.

Khe hở quá lớn: phôi có thể dao động.

Khe hở quá nhỏ: ma sát tăng, gây nóng và có thể ảnh hưởng đến khả năng cấp phôi.

Vì vậy, lựa chọn kích thước Guide Bushing chính xác là một yếu tố quan trọng trong quá trình setup máy.

10. Khi nào cần thay Guide Bushing?

Guide Bushing là bộ phận có thể bị mài mòn trong quá trình sử dụng.

Một số dấu hiệu cần kiểm tra gồm:

• Kích thước chi tiết không ổn định.
• Độ đảo phôi tăng.
• Xuất hiện rung động bất thường.
• Bề mặt phôi bị xước.
• Phôi di chuyển không ổn định.
• Khe hở giữa phôi và bạc tăng.
• Bề mặt dẫn hướng bị mòn rõ rệt.

Khi phát hiện những dấu hiệu này, cần kiểm tra cả Guide Bushing, hệ thống cấp phôi, dụng cụ cắt và điều kiện gia công để xác định nguyên nhân.

11. Cách lựa chọn Guide Bushing phù hợp

Để lựa chọn đúng Guide Bushing, doanh nghiệp nên xác định các thông tin sau:

1. Model máy

Mỗi máy Swiss có thể sử dụng loại Guide Bushing và kích thước khác nhau.

2. Đường kính phôi

Đây là một trong những thông số quan trọng nhất khi lựa chọn bạc dẫn hướng.

3. Vật liệu phôi

Thép, inox, nhôm, đồng hoặc vật liệu khác có thể tạo ra điều kiện ma sát và mài mòn khác nhau.

4. Tốc độ gia công

Tốc độ trục chính và tốc độ cấp phôi có thể ảnh hưởng đến nhiệt và ma sát tại vùng dẫn hướng.

5. Yêu cầu độ chính xác

Với những chi tiết có dung sai chặt, Guide Bushing cần được lựa chọn và thiết lập phù hợp.

6. Kiểu Guide Bushing

Cần xác định máy yêu cầu Fixed, Adjustable, Oil hoặc Dry Guide Bushing.

12. Guide Bushing và Collet khác nhau như thế nào?

Guide Bushing và Collet đều liên quan đến việc giữ phôi nhưng chức năng của chúng không giống nhau.

Guide Bushing: chủ yếu dẫn hướng và hỗ trợ phôi gần vùng gia công.

Collet: có nhiệm vụ kẹp và giữ phôi hoặc dụng cụ bằng cơ cấu kẹp đàn hồi.

Trong máy Swiss Type, hai bộ phận này có thể cùng tham gia vào hệ thống giữ và dẫn phôi nhưng đảm nhận các chức năng khác nhau.

Có thể hiểu đơn giản:

Collet = kẹp phôi

Guide Bushing = dẫn hướng phôi

Việc phối hợp chính xác giữa hai bộ phận giúp hệ thống hoạt động ổn định hơn.

13. GBTECH cung cấp phụ kiện và dụng cụ cho máy CNC

Trong quá trình gia công CNC, lựa chọn đúng phụ kiện và dụng cụ có vai trò quan trọng đối với độ chính xác và hiệu quả sản xuất.

GBTECH cung cấp nhiều sản phẩm phục vụ ngành cơ khí CNC như:

• Dụng cụ cắt gọt.
• Dao phay CNC.
• Dao phay ngón.
• Bầu kẹp.
• Collet.
• Chìa mở.
• Cán nối.
• Chuôi rút.
• Ê tô máy phay CNC.
• Phụ kiện máy CNC.

Đối với nhu cầu về Guide Bushing, khách hàng nên cung cấp model máy, kích thước phôi và loại bạc đang sử dụng để được tư vấn sản phẩm tương thích.



---
